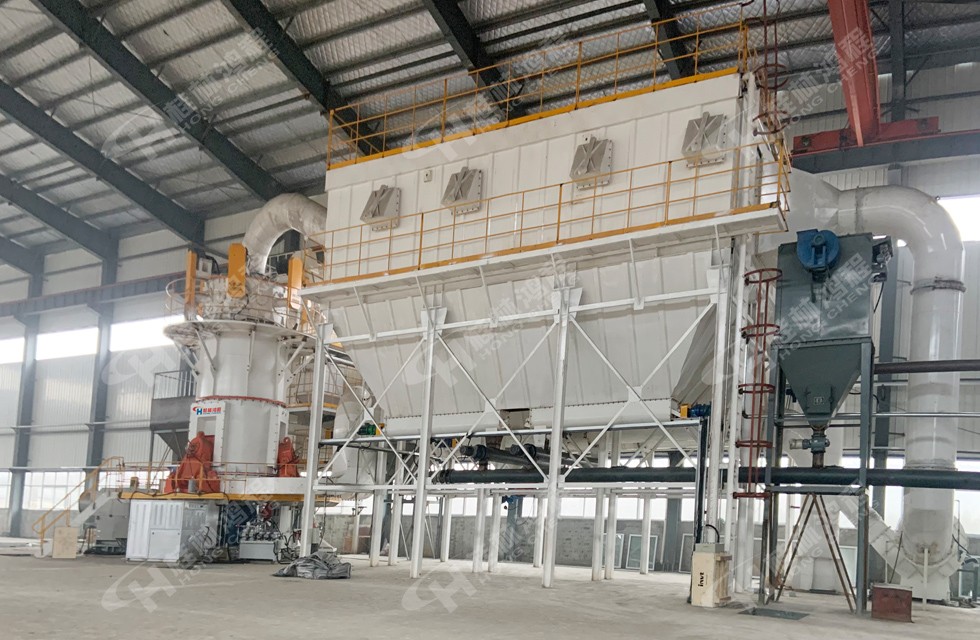

工業磨粉機生產線收塵與選粉系統

　　桂林鴻程工業磨粉機生產多種礦石制粉設備，在眾多生產線安裝過程中積累豐富的經驗。下面是桂林鴻程磨粉機配套設備選粉系統安裝過程。

　　1、將選粉系統的下部進風殼體與下部粗粉錐體用螺栓聯接，注意三眼的位置，并用石棉繩做好密封吊裝在"井"字架上，用四個支撐腳固定于下部錐體法蘭部位。保證下部錐體的大法蘭基本水平。四個支撐腳暫不與"井"字架焊接。

　　注意：①進風口需順時針進風；②進風口對準風機口位置。

　　2、將導風錐、中粗粉管道放置在進風殼體內，否則主機裝好后無法進行安裝。

　　注意：導風錐小頭在上，中粗粉管道穿過導風錐。便于下部安裝。

　　3、吊裝選粉系統的主機，與下部進風殼體螺栓聯接，注意三眼位置，并用石棉繩做好密封。

　　TS1000型以上選粉系統的主機部分，因運輸高度的制約，需在現場安裝。

　　4、吊裝選粉系統的四只旋風筒，與主機四個出風口螺栓聯接時需用石棉繩密封。

　　注意：安裝時旋風筒的序號需與主機四個出風口的序號一致。

　　5、主機安裝好后，用水平儀校驗，主軸皮帶盤的水平誤差不大于2/1000。然后將選粉系統的四個支撐腳滿焊在"井"字架上。

　　6、安裝四只旋風筒的單重錘翻板閥和選粉系統下部錐體雙重錘翻板閥。

　　7、制作一只約0.5噸左右的小錐體，錐體大平面與四只旋風筒之間用溜管相連，溜管與水平面之間的夾角不得小于45°。小錐體的小端與輸送設備相連，成品入庫。

　　8、雙重錘翻板閥與輸送設備用溜管相連，將粗粉送至磨頭。溜管與水平面之間的夾角不得小于45°。

　　9、用20＃槽鋼制作風機基礎，將減震墊均勻布置在風機基礎之下，風機和電機放置在基礎上。

　　10、制作選粉系統的進風管道，管道法蘭之間必需用石棉繩密封。選粉系統的進風口下平面和風機的出風口下平面必需在一個水平面上。

　　注意：風機的減震墊必需布置在水平面上。

　　11、吊裝兩根風岔管， 風岔管與旋風筒螺栓聯接時需用石棉繩密封。

　　注意：風岔管與旋風筒聯接時按序號相連。

　　12、聯接三通風管。

　　13、制作并安裝風機管道。風管的彎頭不得大于90°，風管的長度盡量布置得愈短愈好，避免較大的壓力損失。（注意：安裝管道前要在管道上標清風閥的"開""關"方位）

　　14、吊裝主軸電機，并裝好主軸三角帶。確保三角帶有一定的張緊力。

　　15、在風機出風口和主機進風口未聯接之前，進入選粉系統的內部，安裝導風錐和中粗粉管道。

　　安裝導風錐時，要求導風錐的小頭上平面比選粉系統進風口下平面高出50～60mm，導風錐用角鋼支撐。

　　安裝中粗粉管道時，要求中粗粉管道盡量靠近撒料盤，與撒料盤的下立邊法蘭盡量重合，以撒料盤旋轉時與中粗粉管道不干涉為原則，中粗粉管道用角鋼支撐。

　　16、將選粉系統的旋風筒和主機用槽鋼支撐好。

　　17、安裝設備的電氣線路。

　　18、安裝選粉系統主軸的加油站。以選粉系統正常運轉時，便于加油為原則。
